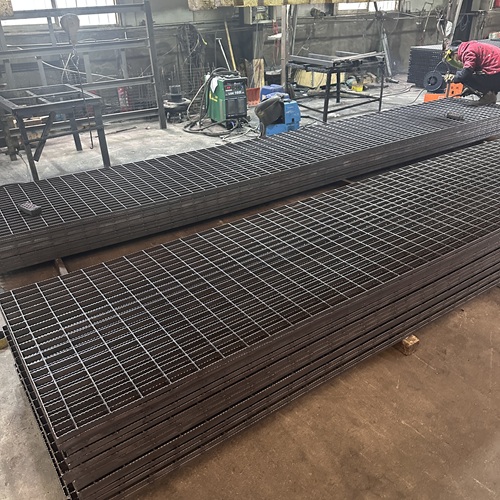

鋼格板作為現(xiàn)代工業(yè)和建筑領(lǐng)域不可缺少的基礎(chǔ)材料，其加工工藝融合了精密機(jī)械和先進(jìn)工藝。根據(jù)中國鋼鐵工業(yè)協(xié)會(huì)2025年的數(shù)據(jù)，國內(nèi)鋼格板年產(chǎn)量已達(dá)1200萬噸，其中90%以上采用自動(dòng)化裝配線制造，產(chǎn)量從2015年的85%提高到2025年的99.2%。當(dāng)一塊普通鋼進(jìn)入生產(chǎn)線時(shí)，經(jīng)過精確切割、科學(xué)排列、高壓焊接、精細(xì)修復(fù)、表面處理等十多道工序，最終轉(zhuǎn)化為高韌性、耐腐蝕的鋼格板。在此過程中，每道工序都遵循《鋼格板技術(shù)規(guī)范》YB/T 4001.1-2025規(guī)范，確保產(chǎn)品的力學(xué)性能、防腐性能和安全系數(shù)達(dá)到最高標(biāo)準(zhǔn)。從上海寶鋼到河北唐山，從江蘇無錫到廣東佛山，現(xiàn)代鋼格板生產(chǎn)線正以精確的工藝和嚴(yán)格的質(zhì)量控制為中國基礎(chǔ)設(shè)施提供堅(jiān)實(shí)的支持。掌握鋼格板的生產(chǎn)工藝，不僅是對(duì)工業(yè)制造的致敬，也是對(duì)產(chǎn)品質(zhì)量的認(rèn)知和選擇的科學(xué)論證。
首先，鋼格板優(yōu)質(zhì)原料的選擇奠定了產(chǎn)品特性的基礎(chǔ)。
《
鋼格板原材料標(biāo)準(zhǔn)》要求：扁鋼材料必須符合GB/T Q235B級(jí)或700-2025級(jí)以上，成分C≤0.22%，Mn≥0.35%，S≤0.045%
材料檢驗(yàn)工藝：每批鋼材應(yīng)進(jìn)行光譜分析、拉伸試驗(yàn)、彎曲試驗(yàn)，確保抗拉強(qiáng)度≥235MPa，抗壓強(qiáng)度375-500MPa，延伸率≥26%
2024年行業(yè)調(diào)研:優(yōu)質(zhì)鋼廠直接供應(yīng)扁鋼制造的
鋼格板使用壽命比普通材料高40%，變形率降低65%，整體成本效率提高30%
材料預(yù)處理:鋼材進(jìn)庫后應(yīng)進(jìn)行48小時(shí)調(diào)質(zhì)處理，清除熱應(yīng)力，表面除油除銹達(dá)到Sa2.5標(biāo)準(zhǔn)，保證后續(xù)焊縫質(zhì)量
正確的做法是建立供應(yīng)商評(píng)價(jià)體系，實(shí)施原材料批號(hào)追溯體系，定期進(jìn)行材料性能審查，從源頭上保證產(chǎn)品質(zhì)量的穩(wěn)定性。
第二，鋼格板準(zhǔn)確切割和科學(xué)切割，保證規(guī)格的準(zhǔn)確性。
《
鋼格板尺寸公差標(biāo)準(zhǔn)》規(guī)定：長度公差±總寬公差為2mm±1.5mm，對(duì)角偏差≤3mm，孔位精度±0.5mm
切割工藝：選用數(shù)控等離子切割或激光切割，切割速度8-15m/min，傷口粗糙度Ra≤12.5μm，熱影響區(qū)總寬≤1mm
2023年無錫某工廠案例：自動(dòng)下料系統(tǒng)引進(jìn)后，材料利用率由82%提高到95%，日產(chǎn)能提高30%，規(guī)格達(dá)標(biāo)率提高到99.5%
下料技術(shù)要點(diǎn)：扁鋼間隔按負(fù)荷規(guī)定準(zhǔn)確排序，G325/30/100中32一般規(guī)格表明扁鋼厚度為3.2mm，5表示高度50mm，100表示中心間距100mm
正確的做法是根據(jù)產(chǎn)品用途確定精度水平，按時(shí)校正切割設(shè)備，創(chuàng)建規(guī)格檢驗(yàn)流程，100%追溯和改進(jìn)不合格產(chǎn)品。

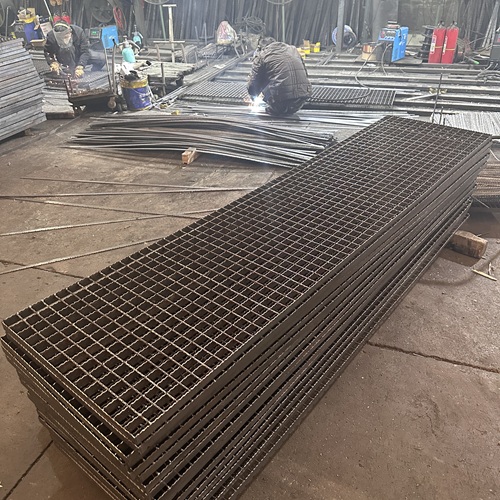

第三，鋼格板高壓電阻焊接工藝保證結(jié)構(gòu)牢固。
《
鋼格板焊接技術(shù)規(guī)范》要求：焊接強(qiáng)度要達(dá)到母材強(qiáng)度的85%以上，焊點(diǎn)普及率≥95%無空焊、漏焊
工藝比較:高壓電阻焊接速度為20-30點(diǎn)/秒，焊接強(qiáng)度為350-450MPa，比手工電弧焊效率高15倍，強(qiáng)度大25%
2025年唐山生產(chǎn)線數(shù)據(jù)：3000噸壓力在15000A電流參數(shù)下，G405/40/150型
鋼格板焊點(diǎn)達(dá)標(biāo)率為99.8%，承載力為8000n/m2
焊接參數(shù)操作：電流12000-18000A，壓力2500-3500噸，通電時(shí)間0.15-0.35秒，工作溫度15-30℃，濕度≤70%
正確的方法是建立焊接參數(shù)據(jù)庫，實(shí)時(shí)監(jiān)控焊縫質(zhì)量，定期更換電極頭，對(duì)焊點(diǎn)進(jìn)行取樣拉力試驗(yàn)，確保各
鋼格板結(jié)構(gòu)牢固。
第四，鋼格板精心解決壓邊和頂部問題，提高產(chǎn)品安全性。
加工規(guī)范：邊緣毛邊高度≤0.5mm，端板包邊焊縫連續(xù)不間斷，傷口平面度偏差≤1mm/m，無鈍角和安全風(fēng)險(xiǎn)
壓邊工藝：采用自動(dòng)銑邊機(jī)解決，轉(zhuǎn)速2000-3000rpm，進(jìn)給速度1.5-2.5m/min，外觀粗糙度Ra≤6.3μm，確保邊緣光滑
2024年佛山工廠案例:機(jī)器人壓邊系統(tǒng)引入后，邊緣處理時(shí)間從15分鐘/塊縮短到3分鐘/塊，安全故障率降低90%，客戶投訴降低75%
頂部處理工藝:
重型鋼格板采用5-8mm厚端板包邊焊接，輕型產(chǎn)品采用折彎口，特殊用途商品配備防滑條或緩沖墊
正確的方法是制定邊緣檢測標(biāo)準(zhǔn)，創(chuàng)建邊緣質(zhì)量檢測流程，制定特殊形狀商品的特殊工藝，確保產(chǎn)品安裝應(yīng)用安全無隱患。
第五，鋼格板專業(yè)的表面處理可以提高商品的耐腐蝕性。
《
鋼格板防腐標(biāo)準(zhǔn)》規(guī)定：熱
鍍鋅層平均薄厚≥70μm，部分薄厚≥55μm，附著力為0級(jí)，鹽霧試驗(yàn)≥1000小時(shí)無紅銹
生產(chǎn)工藝：酸洗除銹（15-20%）→水洗→助鍍→熱
鍍鋅(450-460℃)→冷卻→鈍化處理，整個(gè)過程保持在4-6小時(shí)
2025年行業(yè)數(shù)據(jù):工業(yè)空氣中優(yōu)質(zhì)熱
鍍鋅鋼格板使用壽命為25-30年，比普通防銹漆處理增加3-4倍，維護(hù)成本降低70%
質(zhì)量控制要點(diǎn)：鋅液成分Znn≥99.995%，F(xiàn)e≤0.004%，浸鍍時(shí)間3-5分鐘，提拉速率0.8-1.2m/min，制冷水溫≤60℃
正確的方法是根據(jù)使用場景選擇表面處理方法，工業(yè)區(qū)采用熱
鍍鋅，海洋資源采用316L
不銹鋼，改善高污染區(qū)域的涂層維護(hù)，建立定期防腐性能檢測體系。
第六，鋼格板全面質(zhì)量檢驗(yàn)保證產(chǎn)品符合規(guī)定。
檢驗(yàn)體系:原材料檢驗(yàn)100%，加工過程每2小時(shí)檢驗(yàn)一次，質(zhì)量檢驗(yàn)按GB/T 14452-2025實(shí)施，出廠達(dá)標(biāo)率必須≥99%
檢測項(xiàng)目:尺寸、焊接強(qiáng)度、承載力、防腐性能、表面質(zhì)量五大類28項(xiàng)指標(biāo)，其中承重檢測按設(shè)計(jì)荷載1.5倍超重檢測
2024年質(zhì)量報(bào)告：選用智能檢測系統(tǒng)的廠家產(chǎn)量為99.8%，客戶退貨率為0.2%，比傳統(tǒng)檢測方法效率高300%，精度高40%
先進(jìn)檢測儀器：激光三維掃描儀精度±0.02mm，萬能材料試驗(yàn)機(jī)量程0-1000kn，鹽霧試驗(yàn)箱符合ASTMM B117規(guī)范，自動(dòng)化水平95%以上
正確的方法是建立全過程質(zhì)量可追溯性體系，實(shí)施第一次檢驗(yàn)體系，在關(guān)鍵過程中設(shè)置質(zhì)量控制點(diǎn)，對(duì)不合格產(chǎn)品進(jìn)行嚴(yán)格的保護(hù)和分析，不斷改進(jìn)生產(chǎn)過程。
鋼格板的生產(chǎn)不僅是鋼材的變形，更是工業(yè)智慧和規(guī)范的結(jié)晶。當(dāng)每一道工序都遵循科學(xué)步驟，每一個(gè)參數(shù)都經(jīng)過精確計(jì)算時(shí)，
鋼格板不再是簡單的金屬網(wǎng)格，而是安全和質(zhì)量的堅(jiān)實(shí)保證。在每一次承重試驗(yàn)中，我們都可以看到，不僅數(shù)據(jù)合格，而且責(zé)任堅(jiān)持；在每一個(gè)焊點(diǎn)，記住工匠對(duì)細(xì)節(jié)的固執(zhí)。真正的生產(chǎn)價(jià)值不在于先進(jìn)的設(shè)備，而在于嚴(yán)格的標(biāo)準(zhǔn)；不在于生產(chǎn)規(guī)模，而在于長期的質(zhì)量。當(dāng)
鋼格板從生產(chǎn)線走向施工現(xiàn)場，當(dāng)精密工藝轉(zhuǎn)化為可靠商品時(shí)，我們發(fā)現(xiàn)了工業(yè)制造的本質(zhì)——在效率與質(zhì)量、創(chuàng)新與傳統(tǒng)、現(xiàn)在與未來的平衡中，以專業(yè)的態(tài)度為每一棟建筑、每一條道路、每一個(gè)空間提供最堅(jiān)實(shí)的支撐，讓每一塊
鋼格板都成為連接設(shè)計(jì)與現(xiàn)實(shí)的橋梁，在中國制造業(yè)發(fā)展的長卷中寫出精密制造的質(zhì)量與自尊。
